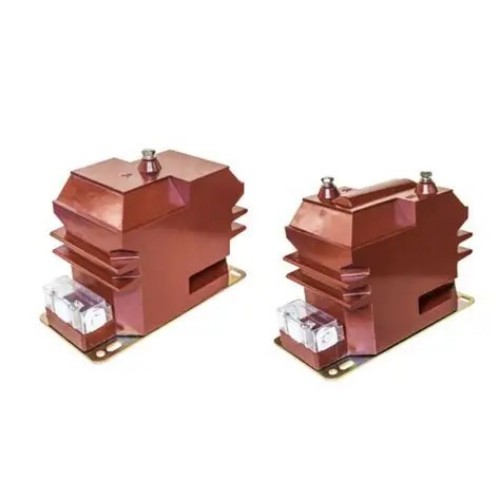

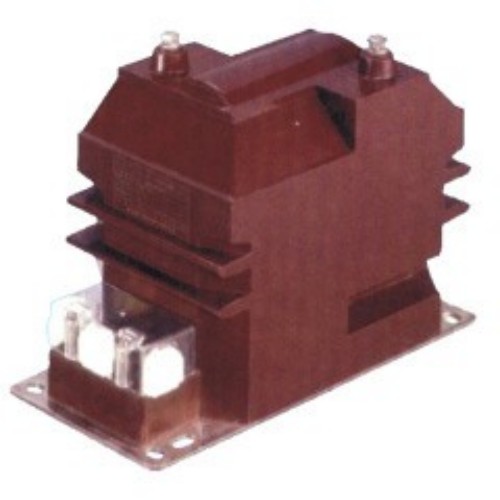

JDZ10-3/6/10A Voltage Transformer

Qualitas princeps JDZ10-3/6/10A Voltage Transformer offertur a fabricante Comewill Sinarum. In applicationibus criticis machinatum est, certas operationes mensurarum voltagenarum, energiae metering, vigilantia reali temporis, et nullam tutelam in systematis potentiae mediae intentionis tradent.

Series JDZ10 ordinatur ad accommodandam intentionis gradus 3kV, 6kV et 10kV, cum convenientia frequentiis tam 50Hz quam 60Hz, ut aptabiles efficiat ad diversas condiciones mediae intentionis operantis. IEC 186 et signa GB1207-2006 stricte fabricata, hi transformatores stabili ac constanti fundamento systematis mensurae et tutelae praebent. Sicut creditum Sinarum officinarum fundatum, Comewill efficit ut omnis unitas rigorosas qualitates benchmarks occurrat.

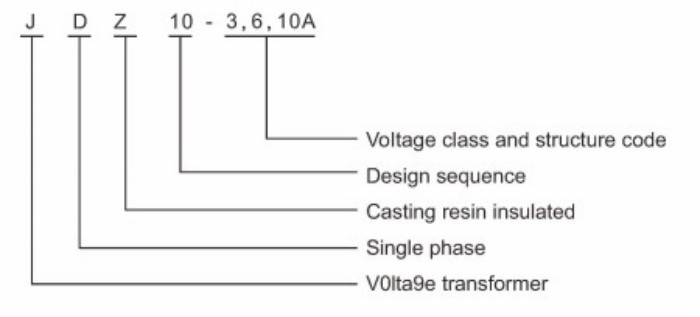

Typus designatio

Exemplar designatio de Comewill's RZL-10 et JDZ10-3/6/10 transformatores voltage clare definit nuclei attributorum fabrica:
J: Voltage Transformer - cificat apparatum categoriae.
D: Unius Phase - apta ratio applicationum potentiarum unius temporis.
Z: Epoxy Resina mitte Insulation – auget Nulla effectus et vetustatem.
3, 6, 10: Gradus intentionis - congruentiam cum 3kV, 6kV, et 10kV agnoscit systemata.

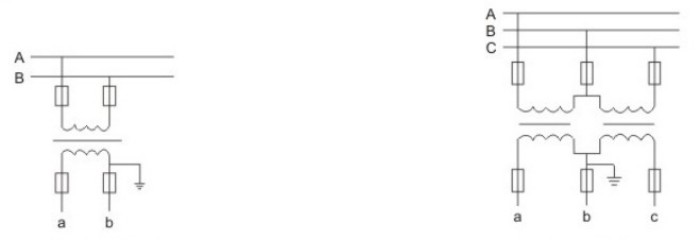

Wiring Schematum

Transformatores utrumque unum tempus et tres phases configurationes sustinent, flexibilitatem praebentes variis institutionis requisitis.
Unius periodi linea wiring diagram
Tres periodi linea wiring diagram

Iconem e diagramma unius lineae Wriring diagramma trium Phase lineae

Service Conditions

Ad meliorem vitae operationem et extensam servitutem curandam, hae conditiones operativae commendantur pro Comewill JDZ10-3/6/10A Voltage Transformer:
Altitude: Apta ad institutionem usque ad 3,000 metra supra mare gradum, cum operatione stabili in locis altitudinis sine modificationibus specialibus.
Ambiens Temperature: Operans temperatus range of -5°C ad +40°C ne velit degradatio et accuratio declinationis.
Uvor relativus: Maximum 65% ad 20°C ad vitandum humorem inductum partium internarum senescit.
Pollutio Level: Designata ad ambitus pollutionis Classis II, quae tractandis minoribus tectis vel contagione velit.
Installation Environment: A vaporibus mordentibus vacare debet ut ambagibus et ambagibus internis tueatur.
Si institutionis ambitus in fine tuo peculiaris est (qualis est summus humiditas et vapores corrosivus), in antecessum communicare potes ut consilium adaptationis customizet!

Technical Parameters

JDZ10-3/6/10A Voltage Transformer fabricatur secundum GB20840.3-2013 et GB20840.1-2010 signa, plena obsequia cum requisitis nationalibus procurans. Key specifications include:
Load Power Factor: cos Φ = 0.8 (lag), aligned with conventional circuit characteristics.
Creepage Distantia: Designatio Pollutionis Level II, velit metus obscuratis flashover.
Facis: Stabile metering et tutelam responsio sub norma operandi condiciones.

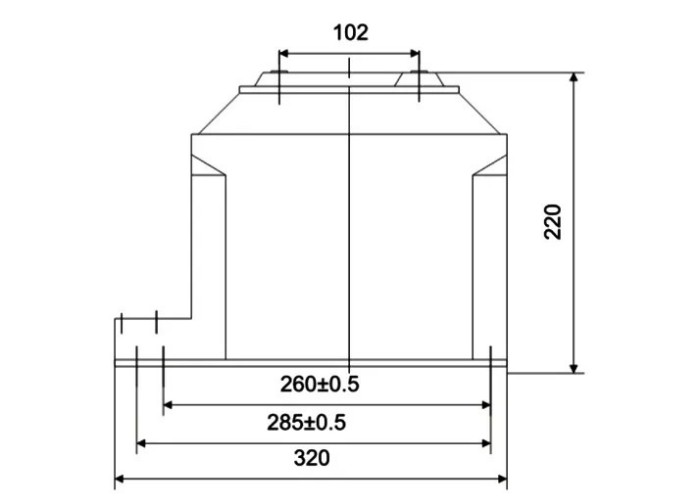

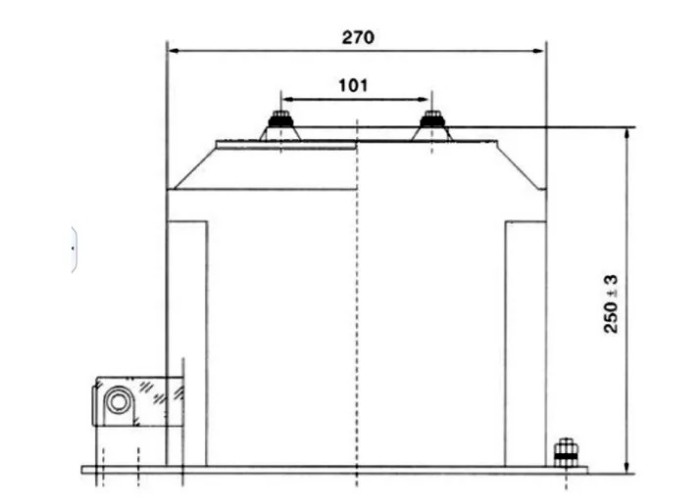

Adumbratim ac dimensiones instruitur

FAQ

1. Quaenam sunt lineamenta clavis JDZ10-3/6/10A Voltage Transformantis huius?
Epoxy resinae velitationis projectae, plene obsignatae, designatae unius periodi, magnitudinis compactae, et vetustatis altae.

2. Quibus gradibus et frequentiis intentione sustentantur?
3kV, 6kV, et 10kV, compatibles cum 50Hz vel 60Hz systematibus.

3. Quibus signis obtemperat?
IEC 186 and GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Quae sunt condiciones operating requiritur?
Altitude ≤3000m, temperatura -5°C ad +40°C, humiditas ≤65% ad 20°C, Classis II planities pollutionis, vapores corrosivi nullus.

5. Potestne nativus pro specialibus ambitibus esse?
Etiam, Comewill offert customizationem pro alta humiditate vel corrosivis conditionibus.

6. Quid exemplum litterae significant?
J = Voltage Transformer, D = Singula Phase, Z = Epoxy Resin Mitt Insulation, 3/6/10 = Voltage Level.

7. Quid accurate classes praesto sunt?
0.2, 0.5, 1 et 6P, cum outputibus aestimandis ab 15VA ad 90VA.
